Zwischendeckengerät.
Eine raumsparende Bauform für die Integration oberhalb der abgehängten Decke. Mit außen aufgestellter Wärmepumpe und einer auf den OP abgestimmten Luftführung.
So arbeitet das System.
Außenwärmepumpe · Prinzip
InnengerätFunktionsillustration · keine Live-Messwerte
Einbausituation
Deckenraum nutzen. Technik erreichbar halten.
Die Einbauansicht zeigt die hängende Anordnung. Gerätehöhe, Luftwege und Revisionszugänge werden gemeinsam geplant.
Einbauaufnahme, Umfeld retuschiert. Ausführung und Zugänglichkeit sind projektbezogen.
Technische Ansichten vertiefen ↓Einblick statt Außenhülle
Die Technik.
Offen gezeigt.
Wählen Sie einen Bereich der geöffneten Geräteansicht.
Ventilatorbereich

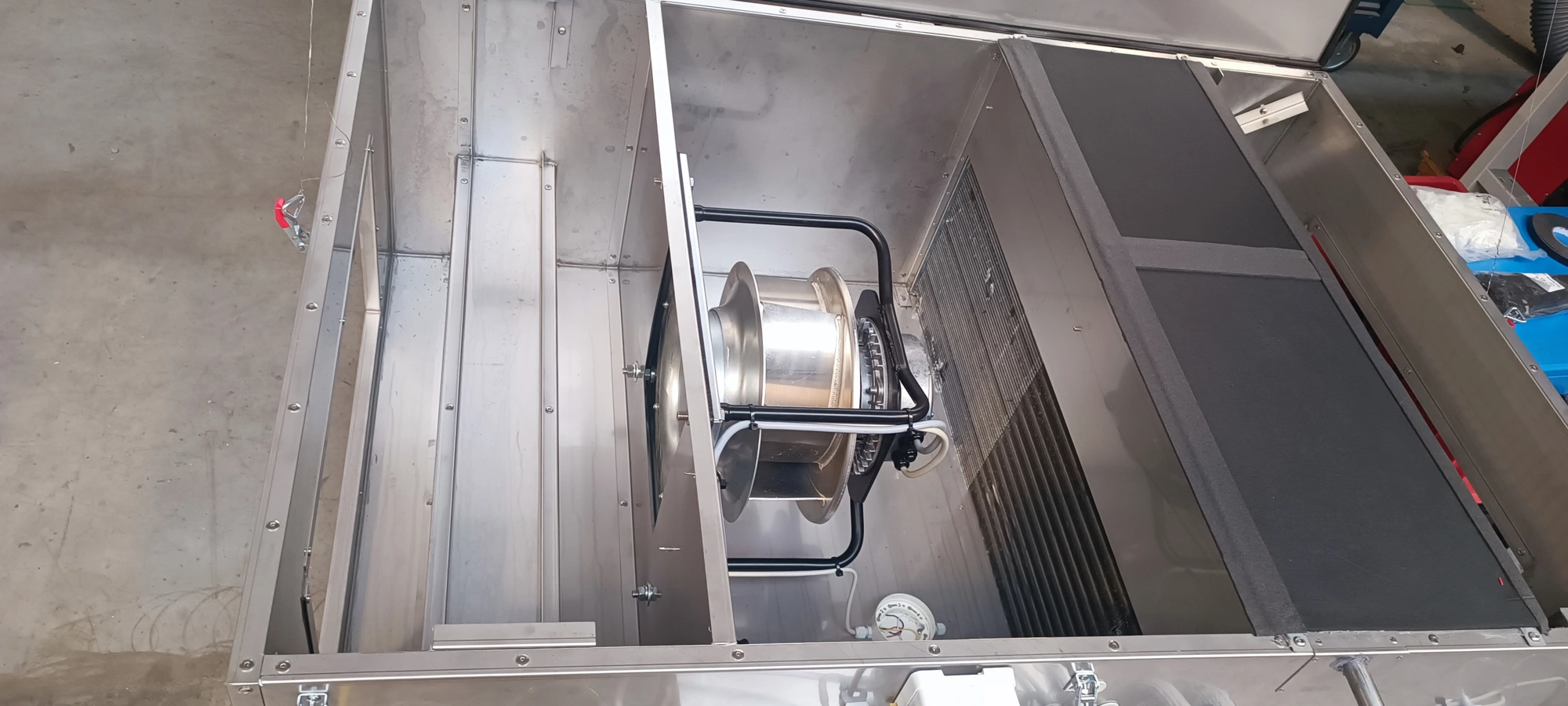

Im geöffneten Gerät ist der Ventilatorbereich direkt sichtbar. Die Luftleistung wird auf die geplante Anlage abgestimmt.
Reale Ausführung aus dem ZDG-2000-Firmenbestand; Umfeld retuschiert. Bauformbeispiel, keine verbindliche aktuelle Serienzeichnung.
Näher heran
Luft bewegen.
Temperatur übertragen.

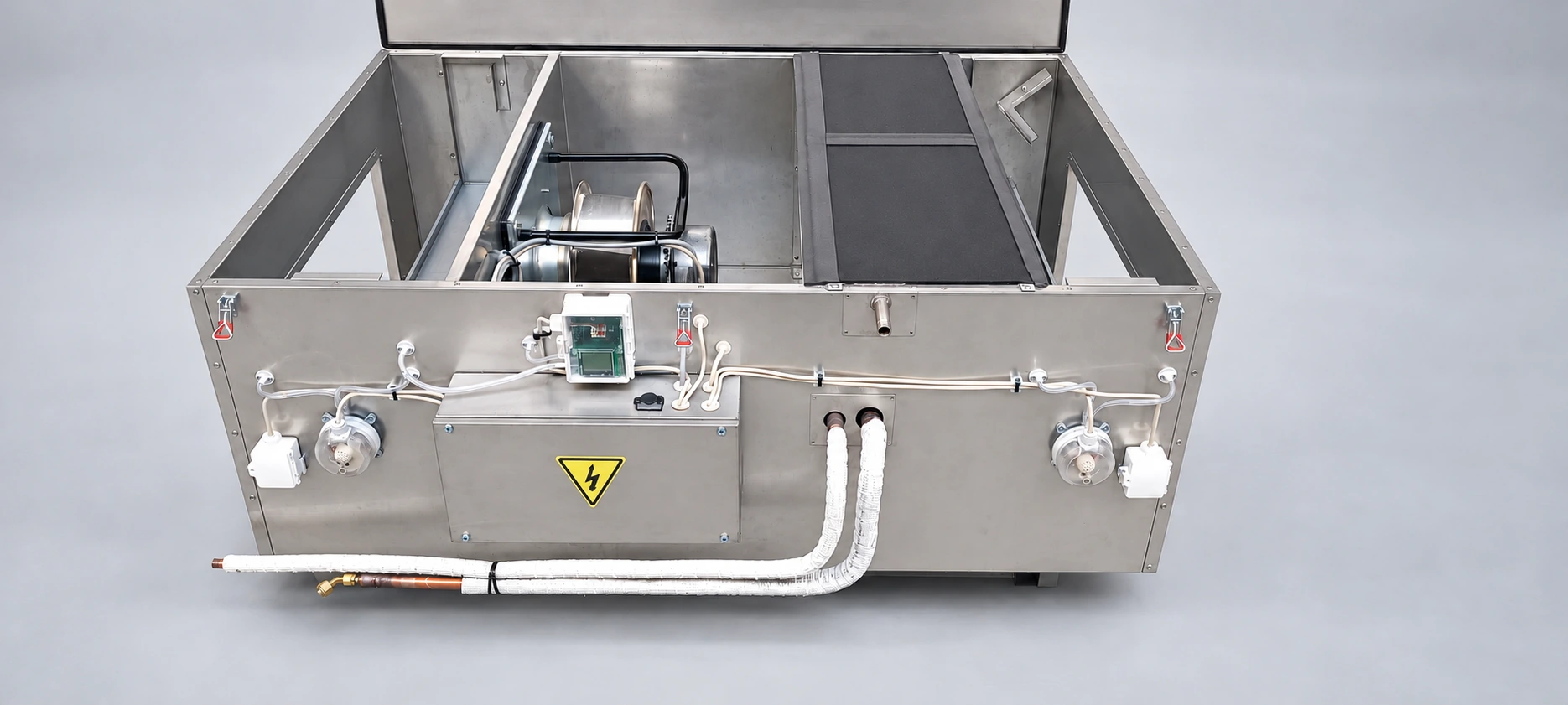

Eine zweite Originalperspektive zeigt Ventilator und Register nebeneinander.
Unretuschiertes Geräteinnere derselben dokumentierten Ausführung.
Einbau räumlich verstehen
Unter der Decke montiert.
Für den Service erreichbar.

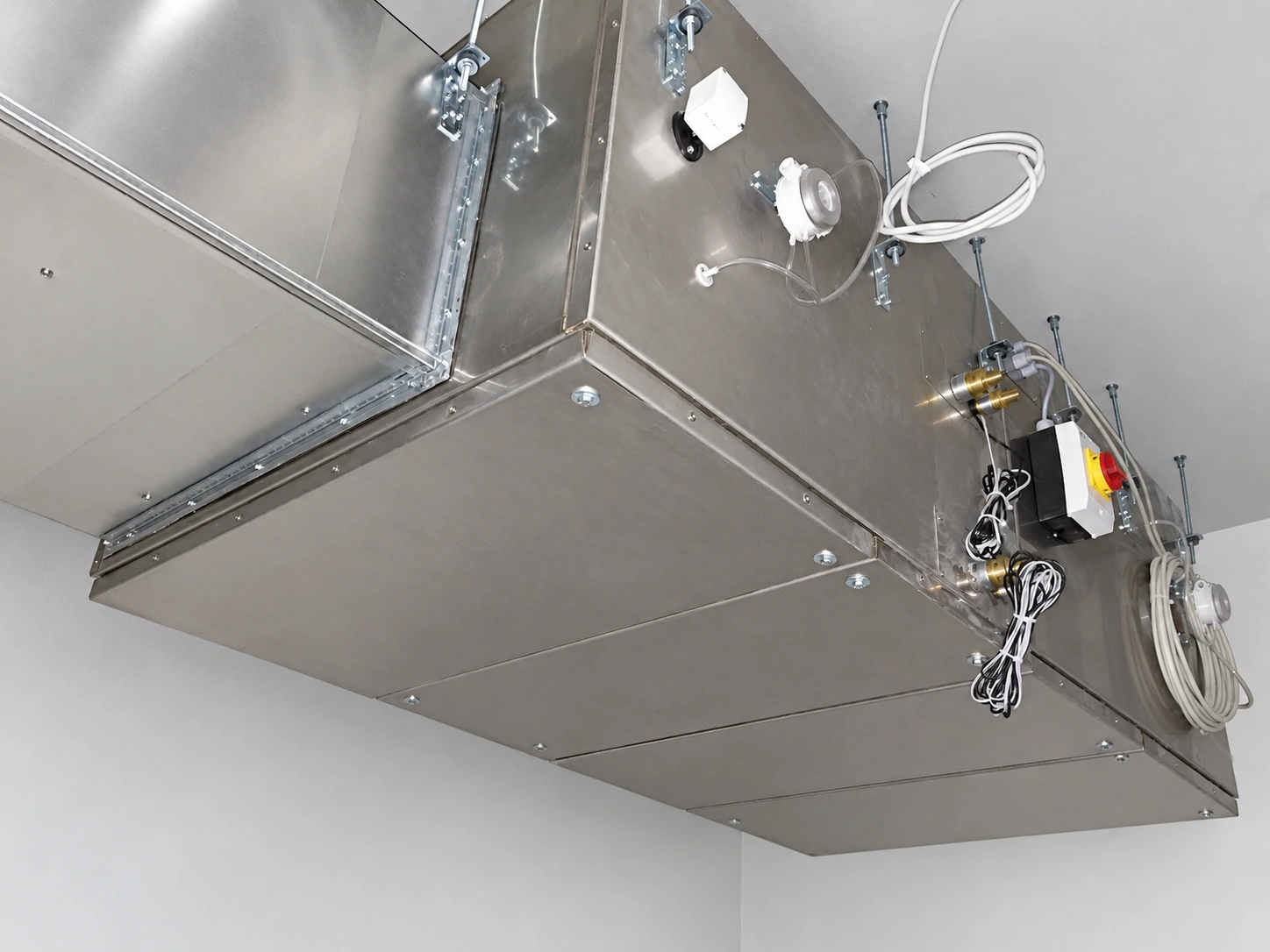

Die reale Montageansicht zeigt den Platzbedarf und die zugängliche Geräteunterseite. In dieser Perspektive verläuft der Luftweg von hinten nach vorn.
Erklärender Luftweg: hinten → vorn
Montageaufnahme mit retuschiertem Umfeld. Pfeile erläutern die Richtung; keine berechnete Strömungssimulation. Revisionsöffnungen und Wartungsflächen werden für die Ausführung abgestimmt.
Originale Anlagenplanung
Gerät und Luftwege.
Im Raumzusammenhang.

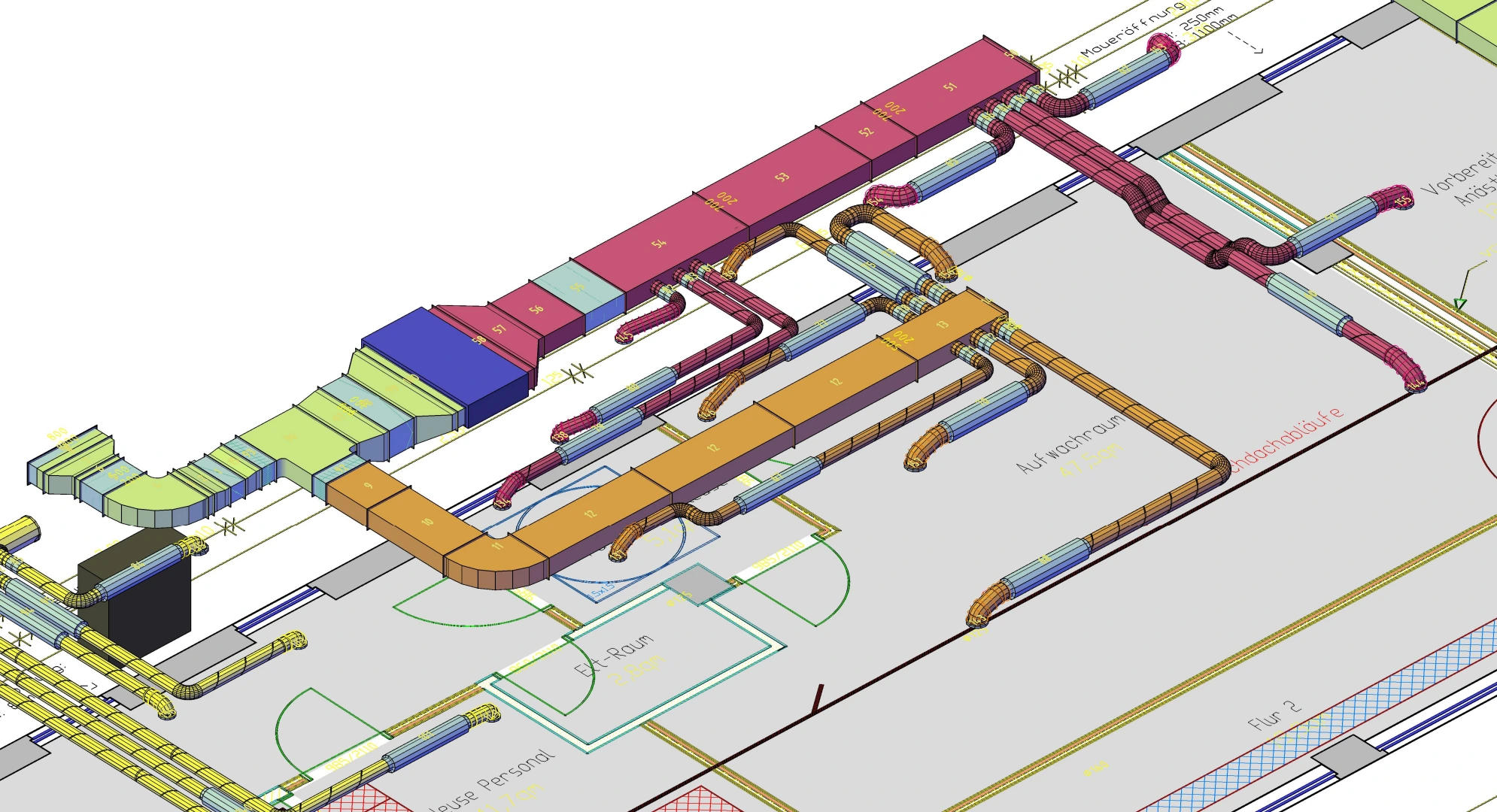

Die echte Projektisometrie zeigt, wie ein Zwischendeckengerät und die Kanalführung zusammen in die Raumplanung eingeordnet werden.
Passende Unterlagen
Die liegende Bauform.
Nachvollziehbar dokumentiert.

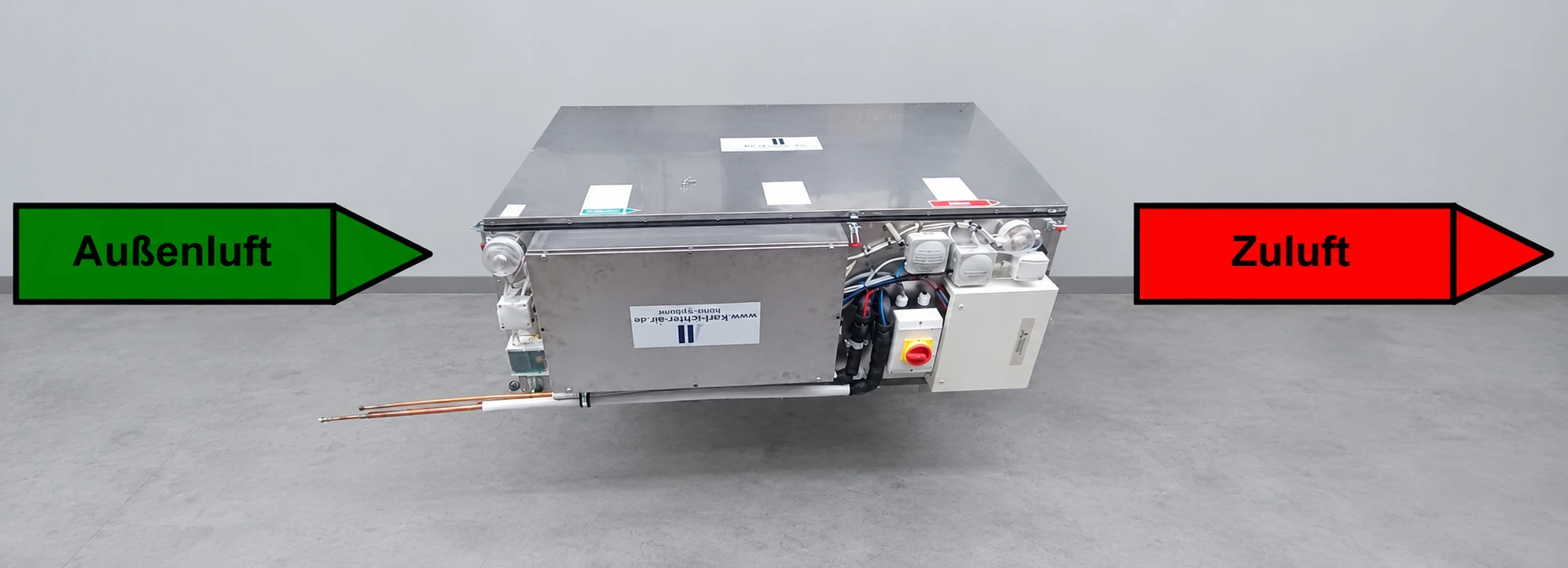

Anschlussansicht auf Grundlage der RA2000-Dokumentation vom 23.02.2026, mit aufbereitetem Umfeld.
Bild- und Anschlussübersicht als PDF ↓
Welche technische Aussage enthält das PDF?
Die Bild- und Anschlussübersicht zeigt die Anschlusslage und eine Montageansicht. Verbindliche Maße, Anschlüsse und Wartungsflächen werden für Ihre Ausführung abgestimmt.
Platz für Technik.
Platz für Ihren OP.
Grundriss, Deckenhöhe und Servicezugänge bilden den Anfang der gemeinsamen Planung.
Aus einer Hand
Eigene Entwicklung.
Eigene Steuerung.
Eigene Software.
Für alle unsere Anlagen entwickeln wir die Anlage und die Steuerungstechnik selbst und programmieren die Software im eigenen Haus. So stimmen wir Luftmengen, Temperaturführung und Betriebsweisen auf das jeweilige Anlagenkonzept ab.
Steuerung
Wir entwickeln die Steuerung passend zur Anlage. Sie verbindet Messwerte und Vorgaben mit den abgestimmten Betriebsabläufen.
Software
Die Programmierung entsteht im eigenen Haus. Bedienung und Betriebsweisen werden auf das jeweilige Anlagenkonzept abgestimmt.
