Klimaschrank.
Der RA2000 Klimaschrank bündelt die Lufttechnik in einer vertikalen Anordnung. Die aktuelle Systemausführung arbeitet mit einer außen aufgestellten Wärmepumpe.
So arbeitet das System.
Außenwärmepumpe · Prinzip
InnengerätFunktionsillustration · keine Live-Messwerte
Einbausituation
Technik am geplanten Aufstellort bündeln.
Der stehende Schrank wird mit seinen Anschlüssen und Serviceflächen in den Grundriss eingeordnet.

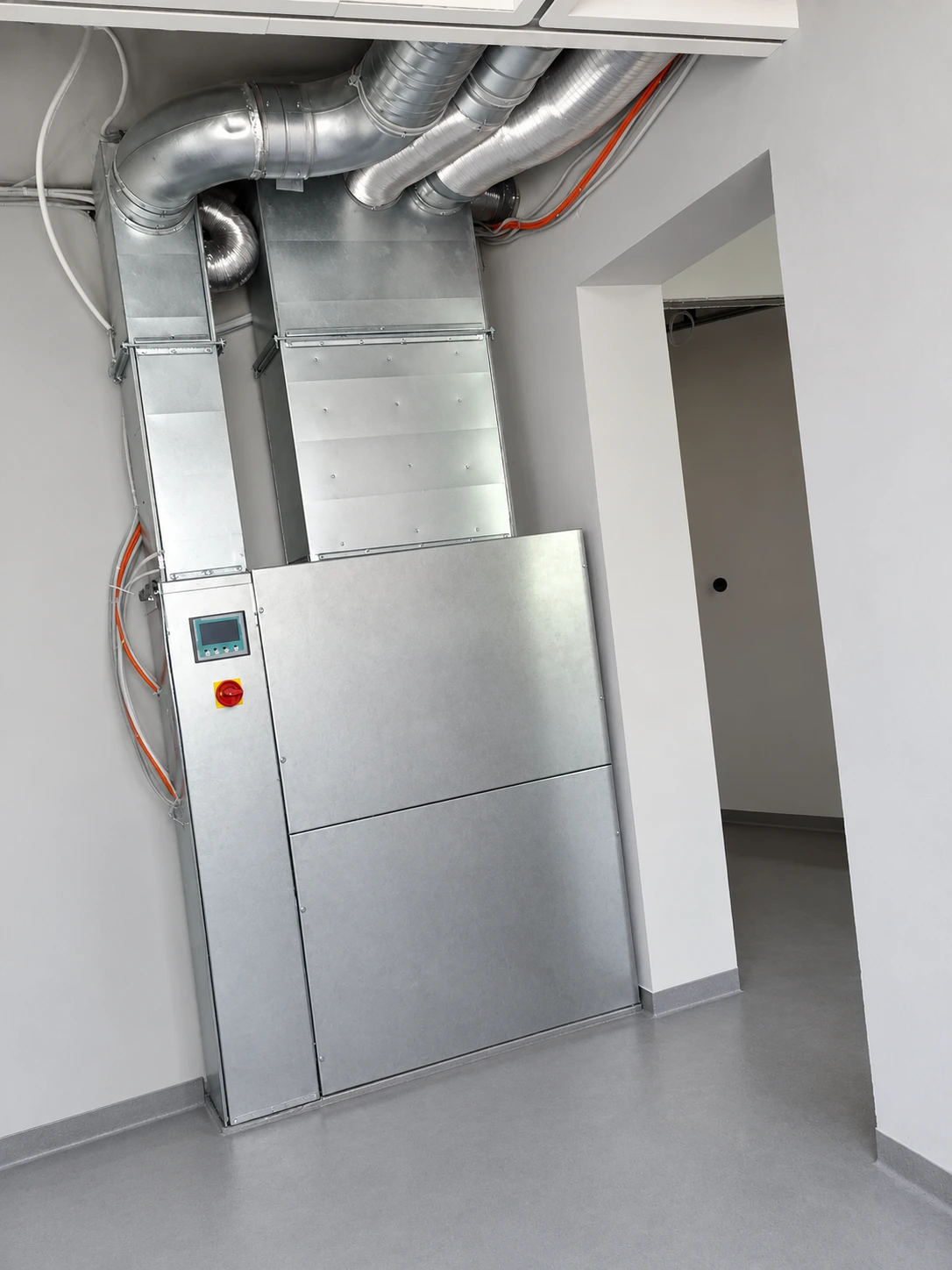

Montageaufnahme mit retuschiertem Umfeld. Die konkrete Ausführung und Zugänglichkeit werden projektbezogen abgestimmt.
Technische Ansichten vertiefen ↓Stehende Bauform. Klarer Technikort.
Technik, die ihren Platz findet.
Ein Klimaschrank bietet eine definierte Aufstellfläche für die lufttechnischen Komponenten. Die Bauform ist für Projekte interessant, in denen ein geeigneter stehender Technikplatz zur Verfügung steht und die Luftwege von dort sinnvoll geführt werden können.
Einbau und Planung ↓ Technische Ansichten ↓AufstellflächeGerät, Anschlüsse und Wartungsabstände gemeinsam im Grundriss berücksichtigen.
AußenwärmepumpeWärme- und Kälteversorgung über eine separat aufgestellte Außeneinheit.
ServicezugangBauteile und Filter für Wartung und Inspektion erreichbar anordnen.
Funktionsverständnis
Vom Gerät
zum Raumklima.
Eine gute Anlage entsteht aus dem Zusammenspiel von Luftaufbereitung, Temperaturführung, Luftverteilung und Regelung.
Luft aufbereiten
Die erforderlichen Luftmengen und die Filterausstattung werden aus der Nutzung und dem hygienischen Konzept abgeleitet.
Temperatur führen
Die außen aufgestellte Wärmepumpe übernimmt die Wärme- und Kälteversorgung. Die benötigte Leistung wird projektbezogen bestimmt.
Luft verteilen
Zuluftauslässe und Luftwege bringen die aufbereitete Luft an ihren vorgesehenen Ort. Ihre Anordnung muss zur Raumnutzung passen.
Betrieb abstimmen
Betriebsweisen und Regelung werden mit Luftmengen, Raumnutzung und dem geplanten Druckkonzept abgestimmt.
Einbausituation
Schon im Grundriss
weiterdenken.
Der Weg zum Aufstellort ist Teil der Planung: Türöffnungen, Transportwege, Einbringung und die nutzbare Raumhöhe müssen zusammenpassen. Am Standort bleiben die für Betrieb und Service erforderlichen Flächen zugänglich.
Die konkrete Anordnung richtet sich nach dem Bauvorhaben. Geräteausführung, Leitungswege und Serviceflächen werden vor der Ausführung gemeinsam festgelegt.
Einblicke in die Modellfamilie
Geschlossen gezeigt.
Als Anlage gedacht.

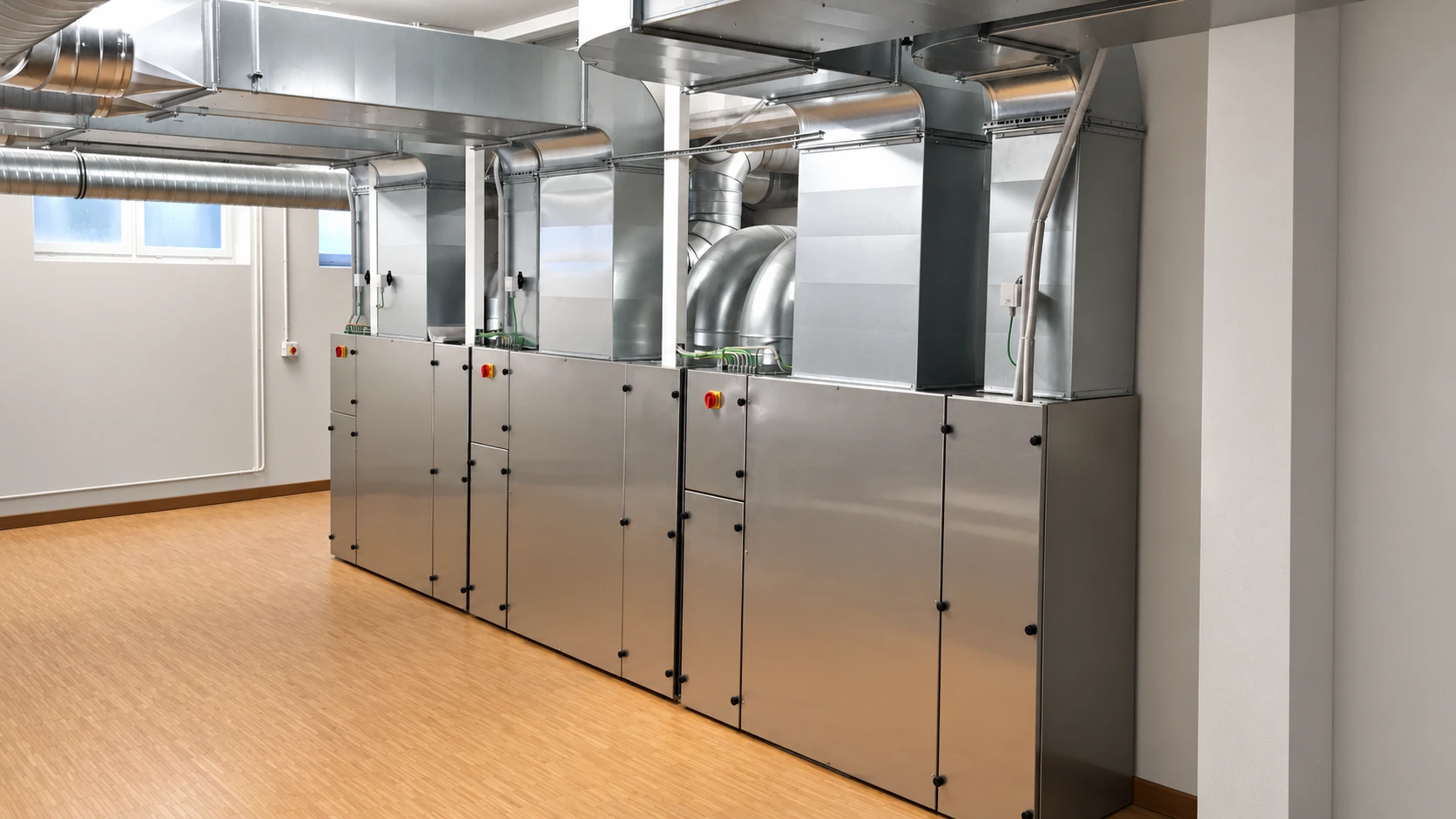

Die Außenansicht zeigt die Anordnung mehrerer Geräte mit ihren Kanalanschlüssen und den davor liegenden Serviceflächen.
Schnittstellen
Was vor dem Einbau
geklärt wird.
Für eine belastbare Planung betrachten wir die gesamte Verbindung zwischen Gerät, Gebäude und Operationsraum.
Luftführung und Außenanbindung
Zuluft, Abluft, Außenluft und Fortluft werden entsprechend dem Anlagenkonzept geführt. Kanalquerschnitte, Leitungswege und Anschlusspunkte ergeben sich aus der Auslegung.
Wärme- und Kälteversorgung
Die aktuelle Systemausführung wird mit einer außen aufgestellten Wärmepumpe geplant. Deren Standort, Leitungsführung und Zugänglichkeit werden zusammen mit dem Innengerät festgelegt.
Strom, Kondensat und Regelung
Elektrische Versorgung, Kondensatableitung und Regelungsschnittstellen werden für die gewählte Ausführung festgelegt und mit den beteiligten Gewerken abgestimmt.
Schall und bauliche Integration
Die Position des Geräts, die Luftwege und die bauliche Einbindung beeinflussen den Betrieb im Gebäude. Die entsprechenden Anforderungen werden im Projekt mitbetrachtet.
Wartung & Betrieb
Gut zugänglich.
Langfristig betreibbar.
Wartung beginnt mit der Planung des Zugangs. Filter, Prüfstellen und wartungsrelevante Komponenten müssen nach dem Einbau erreichbar bleiben.
Zugänge erhalten
Serviceflächen und Revisionsöffnungen auch nach Abschluss der Ausbauarbeiten frei und nutzbar halten.
Wartung abstimmen
Umfang und Intervalle werden anhand der Anlage, der Nutzung und der geltenden Betriebsanforderungen festgelegt.
Funktionen prüfen
Luftmengen und relevante Anlagenfunktionen werden bei der Inbetriebnahme geprüft und dokumentiert.
Service koordinieren
Für Wartung und Service steht unser bestehender Online-Servicezugang zur Verfügung.
Konstruktion & Anlagenplanung
Vom Gehäuse
bis zum Luftweg.
Isometrische Ansichten machen den inneren Aufbau und die Einbindung in die Anlage nachvollziehbar.

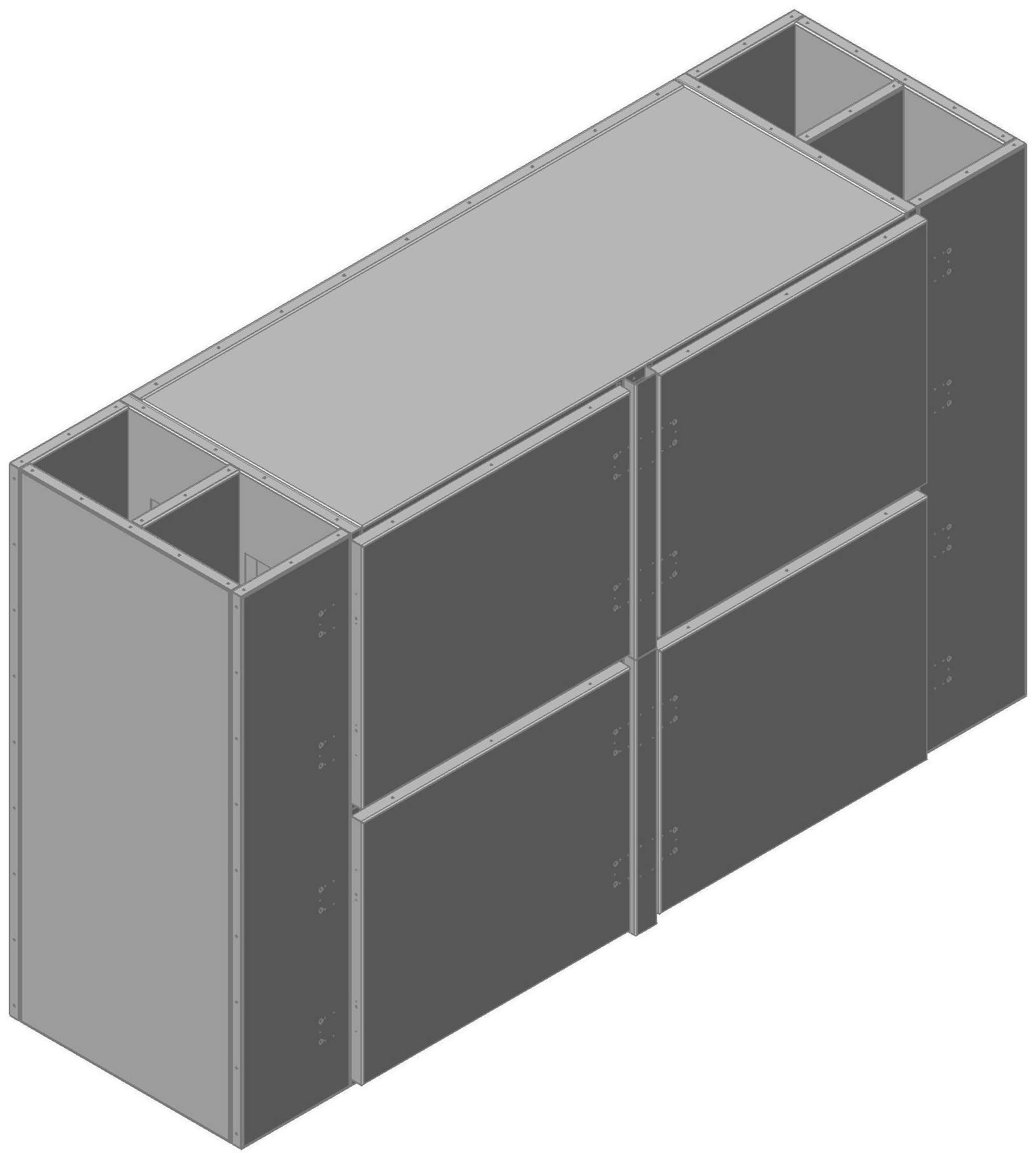

Konstruktionsbeispiel der 2000er-Bauform, ohne dokumentierten Revisionsstand.

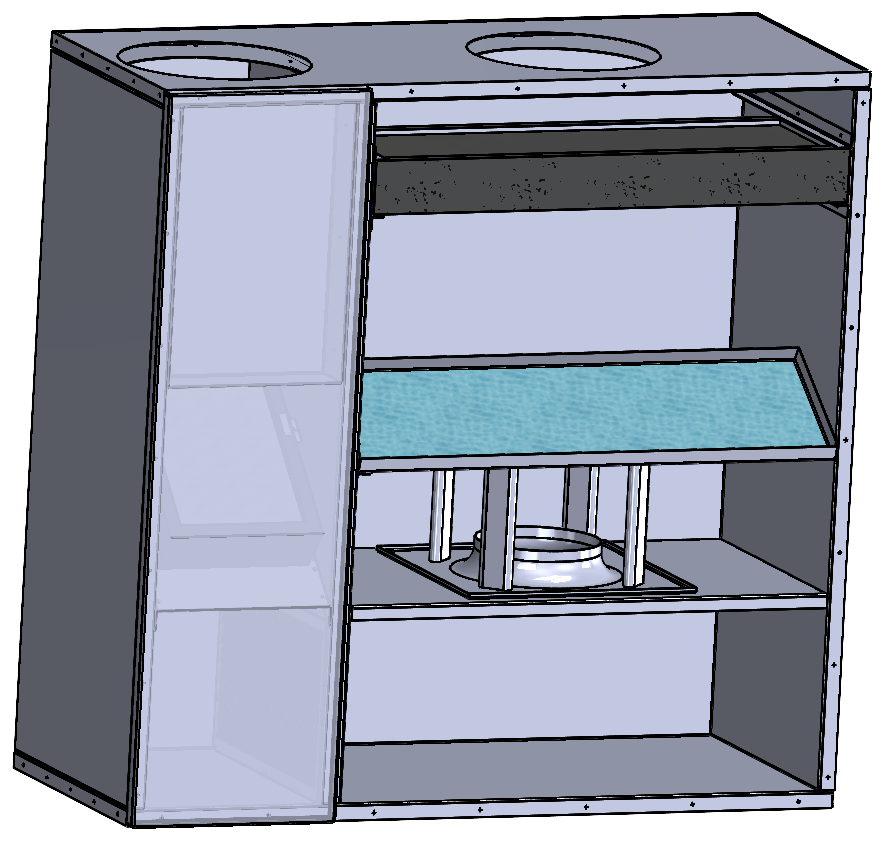

Historisches Bauformbeispiel aus der RA2000-Konstruktion.
Konstruktionsbeispiele. Verbindliche Maße werden für das Projekt abgestimmt.
Projektvorbereitung
Die passende Ausführung
beginnt mit Ihren Angaben.
Für eine erste Abstimmung helfen Grundriss und Raumnutzung, Angaben zu verfügbaren Technikflächen sowie die geplanten Luft- und Leitungswege. Bei einem Umbau sind vorhandene Einbauten und mögliche Montagezeiten ebenfalls relevant.
Volumenstrom, Abmessungen, Leistung und Filterausstattung werden für das Projekt festgelegt. Die zugehörigen technischen Unterlagen bilden anschließend die Grundlage für Ausführung und Abstimmung.
Projekt mit uns besprechenAus einer Hand
Eigene Entwicklung.
Eigene Steuerung.
Eigene Software.
Für alle unsere Anlagen entwickeln wir die Anlage und die Steuerungstechnik selbst und programmieren die Software im eigenen Haus. So stimmen wir Luftmengen, Temperaturführung und Betriebsweisen auf das jeweilige Anlagenkonzept ab.
Steuerung
Wir entwickeln die Steuerung passend zur Anlage. Sie verbindet Messwerte und Vorgaben mit den abgestimmten Betriebsabläufen.
Software
Die Programmierung entsteht im eigenen Haus. Bedienung und Betriebsweisen werden auf das jeweilige Anlagenkonzept abgestimmt.
